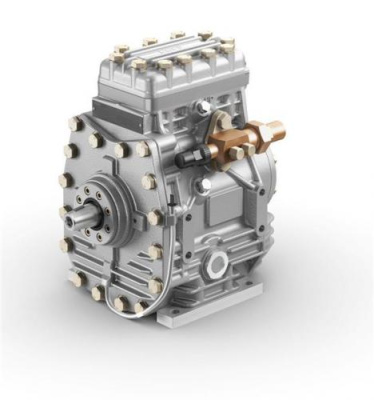

FK30/325K Компрессор Bock

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Наличие и цену уточняйте у менедежра интернет-магазина.

Описание

LP = низкое давление
HP = высокое давление

R404A данные по производительности 1450 1/min

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]

R134a данные по производительности 1450 1/min

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		15 °C	12,5 °C	10 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C
30 °C	Q P	27125 2,50	24797 2,63	22619 2,73	18692 2,83	15293 2,82	12376 2,73	9892 2,56	7794 2,35
40 °C	Q P	24260 3,59	22137 3,63	20155 3,63	16588 3,57	13511 3,42	10877 3,20	8636 2,93	6742 2,64
50 °C	Q P	21311 4,56	19396 4,50	17612 4,43	14412 4,21	11664 3,93	9319 3,60	7329 3,25	5646 2,90
60 °C	Q P	18297 5,38	16594 5,25	15012 5,10	12186 4,75	9773 4,35	7723 3,94	5990 3,52	4525 3,11
70 °C	Q P	15241 6,07	13753 5,87	12376 5,65	9931 5,18	7859 4,69	6112 4,20	4643 * 3,72	3402 * 3,29

При температуре всасываемого пара 25 °C без переохлаждения жидкости .

Другие рабочие параметры см. в Bock Software.

R22 данные по производительности 1450 1/min

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		10 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C	-20 °C	-25 °C	-30 °C	-35 °C	-40 °C	-45 °C
20 °C	Q P	36315 2,43	30724 2,92	25785 3,24	21452 3,40	17678 3,44	14418 3,37	11624 3,22	9252 3,01	7255 2,76	5586 2,50	4199 2,25	3048 2,03
30 °C	Q P	33498 4,00	28269 4,27	23661 4,39	19626 4,37	16119 4,25	13094 4,05	10504 3,78	8303 3,48	6446 3,16	4885 2,85	3574 * 2,58	2468 * 2,35
40 °C	Q P	30579 5,50	25720 5,55	21450 5,48	17722 5,29	14489 5,02	11707 4,68	9328 4,31	7307 3,92	5596 * 3,54	4151 * 3,19
50 °C	Q P	27580 6,91	23099 6,75	19175 6,49	15761 6,14	12811 5,72	10279 5,27	8119 * 4,80	6284 * 4,33
60 °C	Q P	24525 8,21	20429 7,86	16858 7,41	13766 6,90	11106 6,35	8832 * 5,79

При температуре всасываемого пара 25 °C без переохлаждения жидкости .

Другие рабочие параметры см. в Bock Software.

R407C данные по производительности 1450 1/min

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]
		15 °C	12,5 °C	10 °C	5 °C	0 °C	-5 °C	-10 °C	-15 °C
30 °C	Q P	38060 3,75	34863 3,97	31869 4,14	26460 4,32	21768 4,33	17728 4,20	14275 3,97	11345 3,66
40 °C	Q P	34052 5,56	31142 5,62	28420 5,64	23515 5,55	19270 5,32	15622 4,99	12506 4,60	9858 4,17
50 °C	Q P	29885 7,13	27270 7,05	24831 6,93	20447 6,60	16670 6,17	13433 5,68	10673 5,15	8325 4,63

При температуре всасываемого пара 25 °C без переохлаждения жидкости .
Температуры испарения и конденсации соответствуют условиям линии насыщения (насыщенные пары).

Другие рабочие параметры см. в Bock Software.

R407F данные по производительности 1450 1/min

темп. конд. t_c [°C]		Холодопроизводительность Q₀ [W], Потребление мощности P_e [kW]
		температура испарения t₀ [°C]

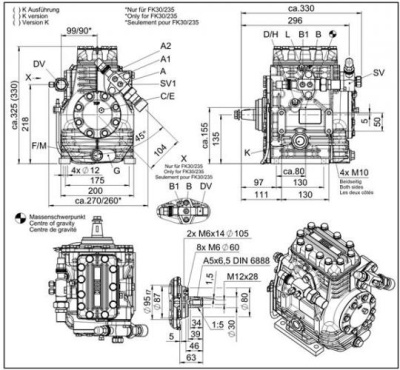

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø	28 - 1 1/8
DV	Запорный клапан на нагнетании, труба ø	22 - 7/8
A	Гнездо на всасывании, незакрываемое	7/16 " UNF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
A2	Гнездо на всасывании, незакрываемое	1/8 " NPTF
B	Гнездо на нагнетании, незакрываемое	7/16 " UNF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
C	Гнездо предохранителя системы контроля давления масла OIL	1/8 " NPTF
D	Гнездо предохранителя системы контроля давления масла LP	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 22 x 1.5
G	Опция: возможность подключения подогревателя масла	M 22 x 1.5
H	Пробка для заливки масла	1/4 " NPTF
K	Смотровре стекло	1 1/8 " - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
M	Масляный фильтр	M 22 x 1.5
SV1	Опция: возможность подключения запорного клапана на всасывании	-

Характеристики

Тип компрессора	Транспортные
Назначение	кондиционирование
max допустимое давление	(LP/HP) 19 / 28 bar
Вес	25 кг
Высота	330 мм
Длина	330 мм
Количество цилиндров	2
Объем	325 cm³
Серия	FK K - серия
Тип масла	Для R134a, R404A, R407C/F, R507 - FUCHS Reniso Triton SE 55; Для R22 - FUCHS Reniso SP 46
Ширина	270 мм
Диаметр цилиндра	65 мм
Ход поршня	49 мм
объёмная производ. (1450/3000 ¹/min)	28,30 / 58,60 m³/h
Момент инерции масс	0,0028 kgm²
Диапазон частоты вращения	500 - 3500 ¹/min
Гнездо на линии всасывания SV	28 mm - 1 1/8 "
Гнездо на линии нагнетания DV	22 mm - 7/8 "
Смазка	масляный насос
Заправка масла	2,0 Ltr.
