Реле давления в холодильных системах (Прессостат)

Реле давления в холодильных системах

1. Задача реле давления

Помимо регуляторов давления, в холодильных системах используются также реле давления. Если регуляторы давления вмешиваются непосредственно в основной массовый поток холодильного контура путем открытия и закрытия, то задача реле давления или прессостатов несколько иная. Информация о текущем давлении в системе в точке, контролируемой реле давления, обычно подается непосредственно на прессостат через отводящий патрубок или, при установке реле давления непосредственно на трубе. Давление приводит в действие беспотенциальную контактную систему, которая может использоваться, например, для переключения компрессора или вентилятора. Но для чего эти схемы нужны или полезны? Начнем с функции реле низкого давления в компрессионной холодильной системе. Реле низкого давления, которые обычно подключаются в непосредственной близости от компрессора на стороне всасывания, чаще всего используются для защитного отключения компрессора в случае нехватки хладагента. Причина в том, что потеря хладагента в системе может привести к различным проблемам. Например, уменьшается охлаждение всасываемого газа, что является серьезной проблемой, особенно при использовании компрессора со 100% охлаждением всасываемого газа.


Кроме того, в случае утечки масло холодильной машины также вытекает, поскольку оно постоянно проходит через весь холодильный контур вместе с хладагентом. Это, в свою очередь, может привести к недостаточной смазке. Поэтому очень выгодно отключать компрессор в качестве меры предосторожности при резком падении низкого давления, чтобы избежать повреждения или даже полного выхода из строя компрессора. Следует отметить, что не каждое защитное отключение выключателя LP обязательно связано с недостатком хладагента.
При такой неисправности специалист по техническому обслуживанию должен обязательно проверить расход охлаждаемой среды на испарителе. Если этот показатель слишком низкий из-за другой неисправности, то дефицита хладагента может и не быть. Простым примером может служить неисправный вентилятор испарителя или неисправный насос в чиллере (испарителе хладагент-вода). В последнем случае, однако, монитор потока в водяном контуре уже должен сработать, иначе существует риск обледенения испарителя.

2. Контуры «откачки» и «выкачки»

Реле низкого давления также можно использовать в целях управления. Например, в схемах "pump down" и "pump out", обычно используемых в холодильной технике, он используется для отключения системы всякий раз, когда компрессор отключается по причинам управления (например, при достижении температуры отключения на датчике в помещении). Это происходит, когда давление стравливается из жидкостного электромагнитного клапана через испаритель на сторону всасывания путем закрытия жидкостного электромагнитного клапана, а компрессор изначально продолжает работать. При определенном пороговом значении выключатель LP отключает систему. Если через некоторое время точка включения комнатного термостата снова достигается и электромагнитный клапан открывается, давление в линии всасывания снова повышается, и реле LP снова включает компрессор при превышении точки включения.

3. Реле высокого давления DWK -DBK -SDBK

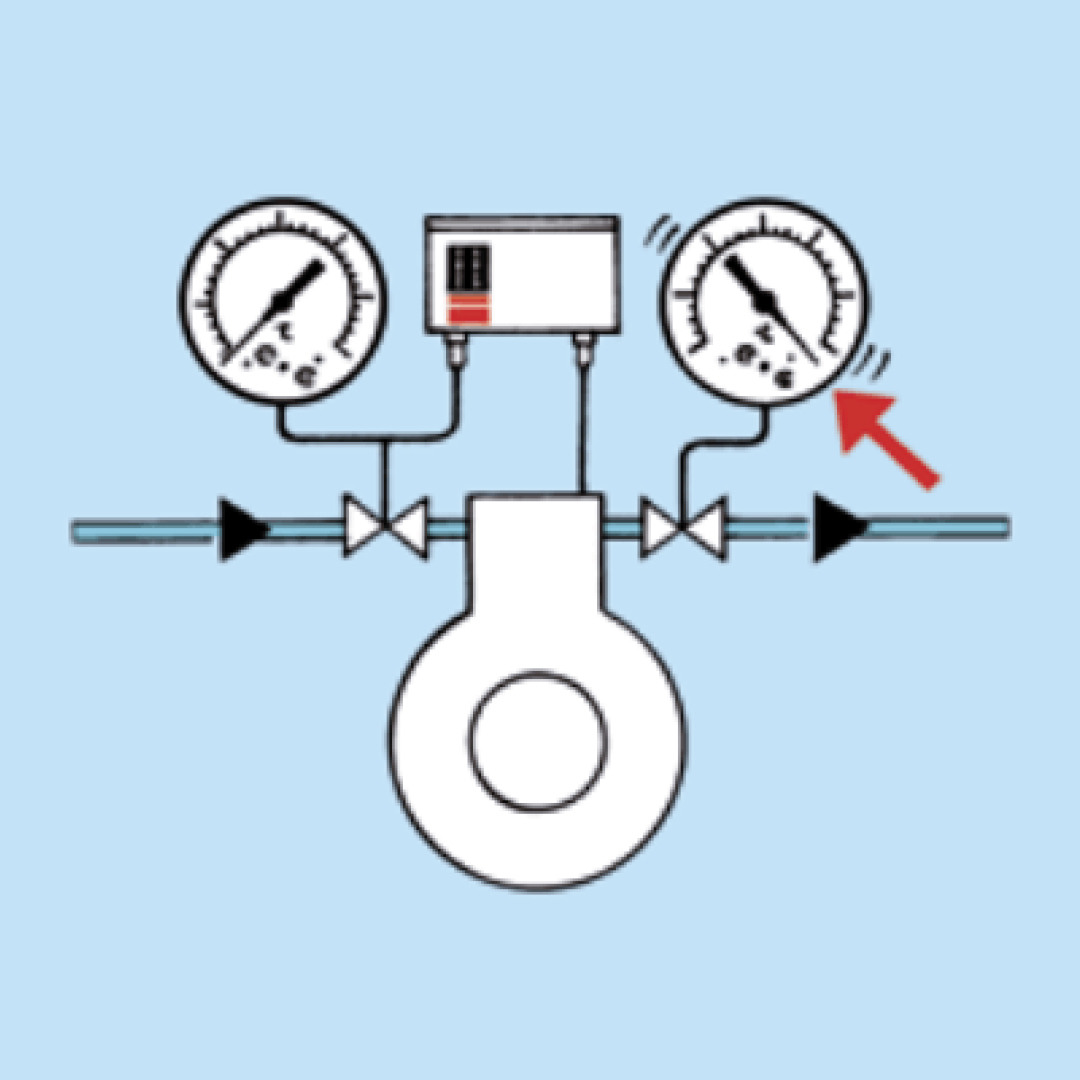

На стороне высокого давления имеется функция классического реле высокого давления. Согласно EN 378, использование переключателей высокого давления обычно предписывается для коммерческих холодильных систем. Они служат для защиты компрессора как (обычно) основного генератора давления в компрессионной холодильной системе. Если допустимое рабочее избыточное давление достигнуто и вот-вот будет превышено, компрессор отключается реле высокого давления, и давление на стороне высокого давления снова падает. В случае реле высокого давления для этих целей различают устройства контроля давления, ограничители давления и предохранительные ограничители давления. В случае с реле давления (DWK) автоматический перезапуск в принципе может происходить после определенного снижения давления на стороне высокого давления. В случае ограничителя давления (DBK) после защитного отключения необходимо выполнить ручной сброс. Этот сброс может быть произведен вручную и без использования инструментов. В случае с предохранительным ограничителем давления (SDBK) требуется инструмент для ручного сброса.

4. Управление вентилятором конденсатора.

С другой стороны, можно оптимизировать управление вентилятором конденсатора с помощью реле давления на стороне высокого давления. Как альтернатива регулированию скорости вентилятора, это экономически эффективный способ предотвратить слишком низкое давление конденсации, особенно зимой. Эта мера рекомендуется для очень маленьких и поэтому чувствительных к затратам коммерческих холодильных систем, а также для больших систем с трехфазными вентиляторами, где регулирование скорости может оказаться очень дорогостоящим.

5. Виды конструкций реле давления

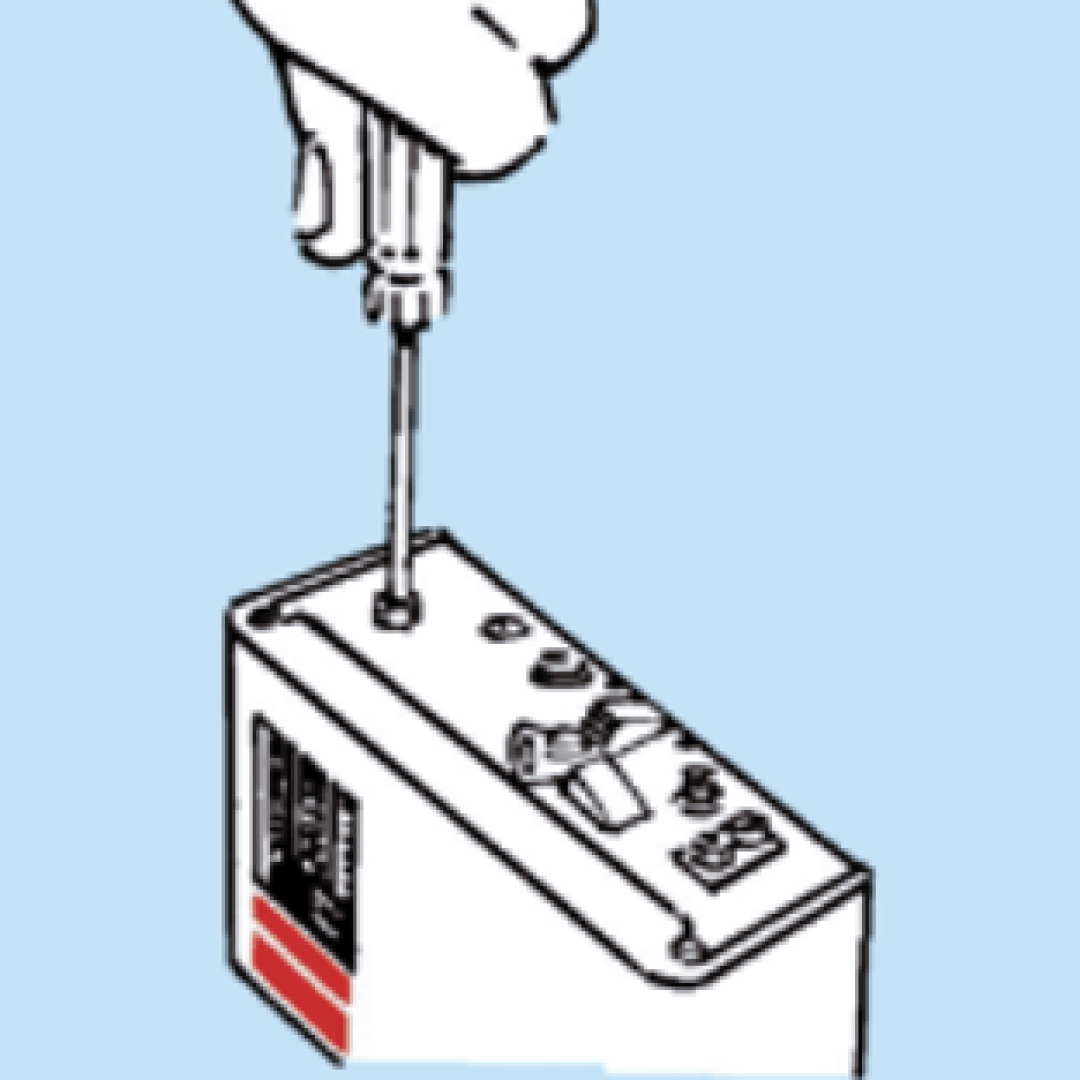

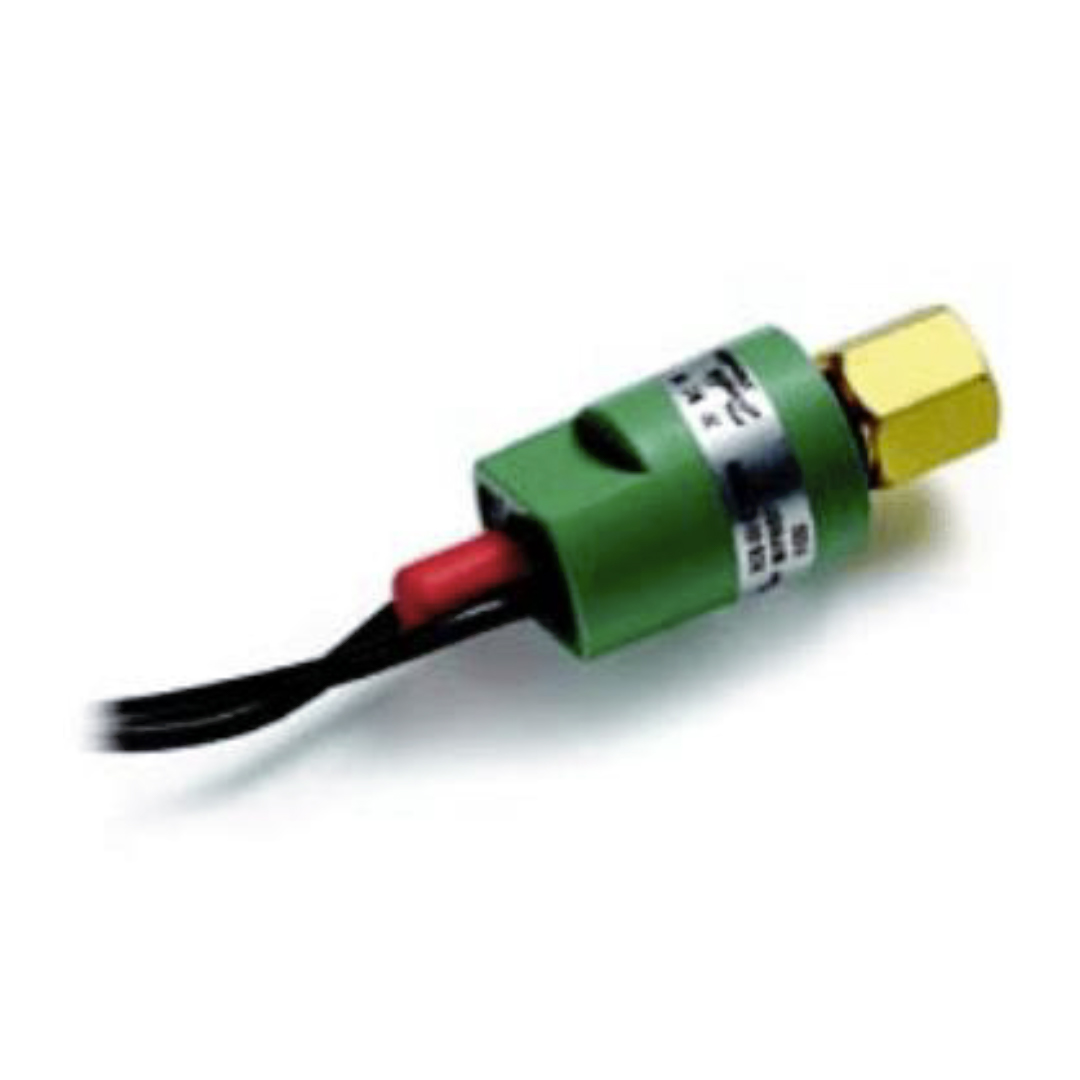

В основном, существуют две общие конструкции реле давления. Один из них - регулируемое стандартное реле давления для настенного монтажа, а другой - картриджное реле давления. Настенное реле давления (например, типа "KP " от Danfoss) особенно популярно среди инженеров-технологов. Он позволяет перенастраивать пороги переключения и не садиться всей своей массой на трубу. Кроме того, возможно размещение реле давления в машинном отделении спереди, что может значительно повысить доступность и простоту обслуживания. Картриджное реле давления, с другой стороны, является предпочтительным решением для производителей серий, поскольку его фиксированные настройки не могут быть легко изменены в полевых условиях неуполномоченными лицами. Кроме того, картриджные реле давления обычно очень недороги.

6. Контактная нагрузка

Важным моментом при использовании реле давления с беспотенциальными контактами является нагрузка на контакты. Поначалу может сбить с толку то, что производители обычно указывают три разных значения нагрузки на контакт. Так какое значение следует использовать?
Обычно эти три значения следующие:
Чисто резистивный (в этом случае классически возможна самая высокая контактная нагрузка), частично индуктивный и чисто индуктивный режим нагрузки.
Примером резистивной нагрузки (обозначение нагрузки: AC1) является электрический (резистивный) нагреватель для размораживания.
Частично индуктивным ( AC3) является, например, электродвигатель, т.е. также компрессор.
С другой стороны, катушка (AC15), используемая в электромагнитных клапанах, действует как индуктивная нагрузка для контактной системы реле давления.

7. Электрическое подключение

На стандартном реле давления с системой переключающих контактов обычно имеется три соединительных контакта, на которые можно закрепить провода электрического кабеля. Эти три соединения - "фаза на входе", "неисправность" и "фаза на выходе (к двигателю)". В случае двустороннего назначения "фазы на входе" и "фазы на выходе" нет никакой разницы, меняются ли эти два соединения местами или нет. Соединение "Неисправность" используется редко. Возможным сигналом о неисправности здесь является включение красной сигнальной лампы или переадресация на центр дистанционного управления.

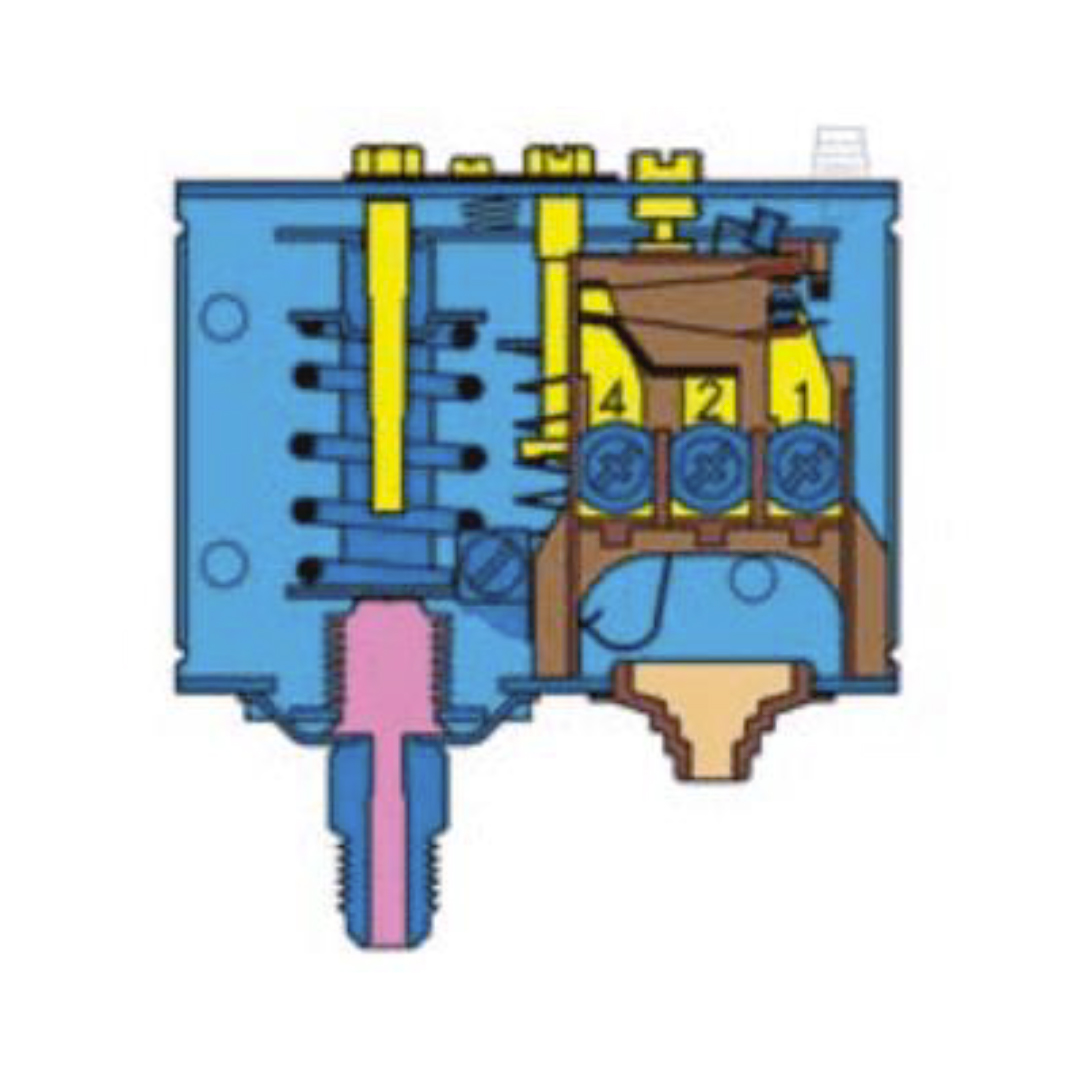

При использовании "KP1" от Danfoss (реле низкого давления) "фаза вкл." подключается к контакту 1, а "фаза выкл." - к контакту 4. Если необходима функция неисправности, ее можно дополнительно подключить к 2. Обратите внимание, что подключение реле высокого давления "KP7" выполняется по-другому. Пока "фаза вкл" остается на контакте 1, "фаза выкл" поступает на контакт 2, а контакт 4 становится сигналом неисправности. Это кажется запутанным, но может быть легко выведено специалистом по техническому обслуживанию с помощью реле давления "KP". Если снять пластиковую крышку, то справа можно увидеть контактную систему. Они обозначены "1", "2" и "4". Для низковольтного выключателя "KP1" контакт 4 находится сверху, а 2 - снизу. Соответствующий случай отключения происходит в случае падения давления (например, недостаток хладагента). Поскольку сильфонный элемент реле давления всегда движется вверх при повышении давления (сильфон "надувается") и всегда движется вниз при понижении давления, отключение должно происходить во время движения вниз. Это означает, что при использовании "KP1" для сетевого компрессора главного тракта должны быть выбраны соединения 1 и 4. В реле высокого давления "KP7", напротив, отключение происходит при движении сильфона вверх. Поскольку контакт 4 по-прежнему замыкается сверху, а 2 - снизу, "1 " и "2 " должны быть соединены здесь.

В варианте двойного реле давления, которое в компании Danfoss всегда является комбинированным реле LP и HP за одним исключением ("KP7BS", два реле высокого давления DBK+SDBK), существуют варианты с контактами неисправности LP или LP и HP. Использование двойного реле давления устраняет необходимость как в электрической установке, так и в монтаже. Кроме того, два реле давления обычно стоят дороже, чем двойной прессостат.

8. Подключение к холодильной установке.

При подключении настенного реле давления к холодильной системе следует обратить особое внимание на то, что реле высокого давления, отвечающие требованиям безопасности (например, "KP7 W ", "KP7B ", "KP7S ", "KP7BS "), всегда подключаются с помощью прямого трубопровода с внутренним диаметром не менее 4 мм. Другими словами, необходимо использовать медную трубу диаметром 6 мм. Конечно, можно также использовать специальные пластиковые соединительные линии для холодильных систем, как это стало популярным в последние 15 лет, с внутренним диаметром полиэтиленовые трубы не менее 4 мм. Прессостаты для управления вентилятором конденсатора и реле низкого давления по-прежнему могут подключаться с помощью капиллярных трубок, хотя многие производители систем всегда используют 6-миллиметровые медные или альтернативные пластиковые трубки для всех реле давления из соображений внешнего вида и для предотвращения нежелательного закрытия капилляров.

9. Ручной тест

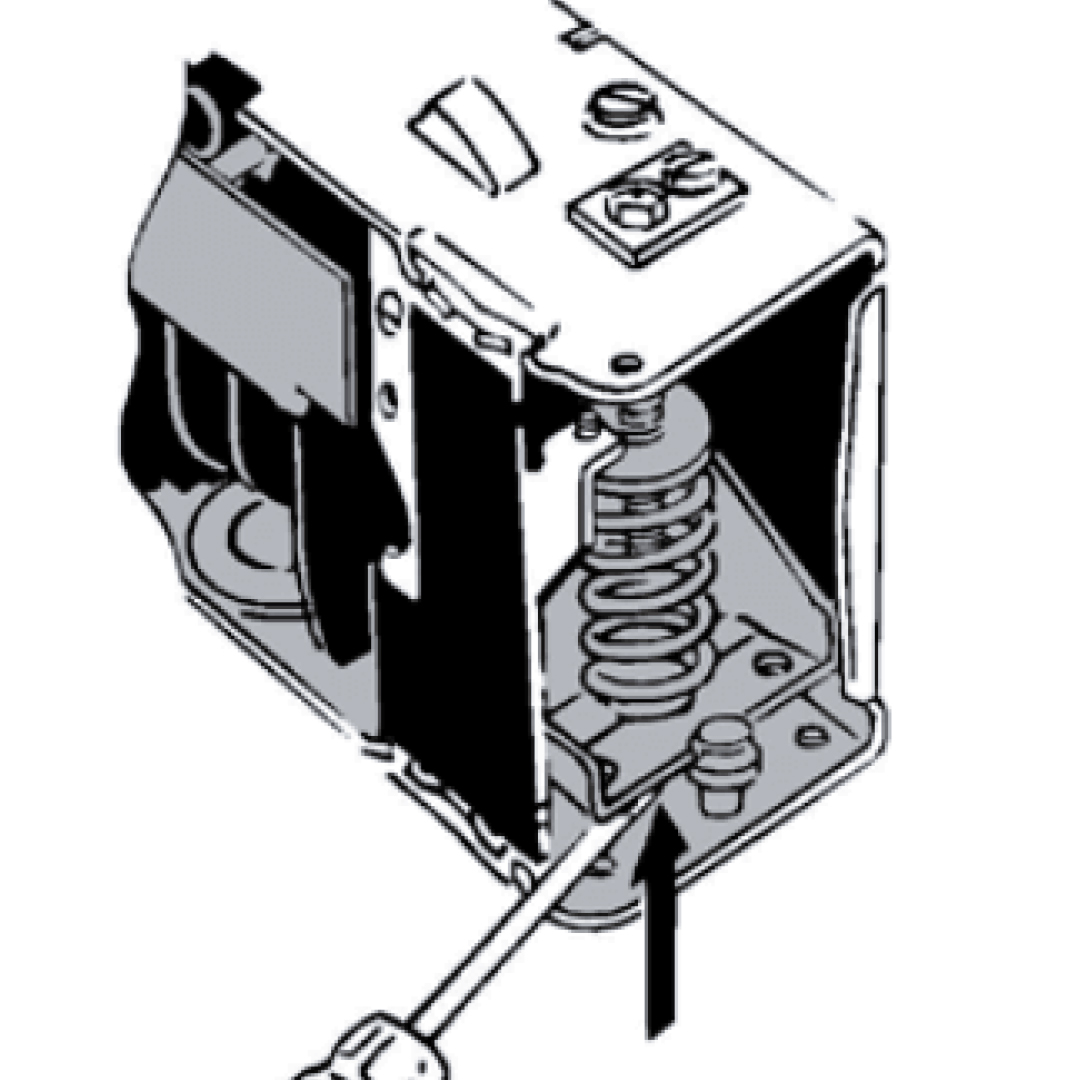

Ручной тест на расцепление следует проводить только в исключительных случаях. Если это абсолютно необходимо, то на реле давления "KP" это можно сделать с помощью отвертки с лицевой стороны. Для этого стальная пластина, которая находится в непосредственном контакте с сильфонным элементом, нажимается вверх, имитируя движение сильфона вверх (= повышение давления). Такой тест должен проводиться с особой осторожностью и оставаться исключением.

10. Степень защиты IP.

Степень защиты IP может быть еще одним важным моментом, зависящим от местоположения и факторов окружающей среды. Первая цифра из двух чисел, составляющих рейтинг IP (например, IP54), представляет собой степень защиты от контакта, вторая цифра - степень защиты от воды. Степень защиты IP 4* означает, что через такое устройство не может проникнуть проволока диаметром 1 мм. IP*4 также означает пригодность для распыления воды со всех сторон. Как правило, чем выше степень защиты, тем лучше устройство защищено от пыли, частиц грязи и влаги. Стандартные реле давления "KP" от Danfoss имеют степень защиты IP33 от воздействия пыли и влаги без установленной "крышки". При установке прилагаемой "крышки головки" степень защиты повышается до IP44. При использовании дополнительного защитного корпуса достигается степень защиты IP55. Если требуется еще более высокая степень защиты IP, существует серия "RT", которая была разработана для особо негостеприимных сред. Они имеют степень защиты IP от 54 до 66, в зависимости от исполнения.
